多通道加载试验系统
来源: | 作者:三勤测试 | 发布时间 :2025-02-19 | 80 次浏览: | 分享到:


一、简介:

微机控制多通道加载试验系统主要用于测试材料、各类零部件(建筑构件、减震器、橡胶件、车架、航天器)的力学性能和疲劳寿命。我司在多通道试验系统的开发过程中,博采国际著名试验机制造公司的开发制造经验,结合国内用户使用习惯,采用“单元化、模块化、标准化”开发理念,生产制造出国产一流水准的动态疲劳试验机,实现了‘为国内用户提供性价比更高的动态疲劳试验机’的宗旨。多通道试验系统是一种非标准结构试验设备,其加载形式有多种,较典型的加载作动器有液压作动器和电缸作动器。通过配置不同工装夹具可以完成材料和零部件的动、静态力学性能试验,包括材料和零部件的拉伸、压缩、弯曲、低周和高周疲劳试验。该类设备广泛用于材料检测、新材料开发、铁路交通行业、航空航天、科研院所、产品检测等领域。

济南三勤测试技术有限公司勇于追逐梦想,奋力前行。“以人为本,技术创新”不断提高我国试验机技术水平是我们的使命;“服务客户,合作共赢”为客户提供品质卓越的试验设备和合理有效的解决方案,与客户建立优良的合作关系是我们的追求;“诚信经营,品质卓越”是我们做企业做产品的核心。公司致力于成为:

试验机技术的传承与创新者!

优秀的力学试验机的开发与生产者!

卓越的机、电、液测控技术的应用者!

济南三勤公司自2014年成立以来已形成十大类三十五种力学试验机的生产能力。包括DST系列、DMT系列、DTT系列、EDT系列HDT系列、MDT系列、HUT系列、EUT系列、SQI系列和HPS系列产品。其中电液伺服动态疲劳试验机,力学模拟试验系统,液压(伺服)系统三大类产品具有先进的技术优势、可靠的质量优势、合理的价格优势。

三勤人在工作和生活中本着“勤学、勤业、勤交友”的初心,共创“三勤”品牌,勤学众家之长,必做精品试验机,诚交天下朋友!






注册商标



营业执照



高企证书







二、设备全称:多通道加载试验系统

三、设备型号: DMT4304-E12

四、设备组成部分及参数描述

依据用户要求,设备组成如下:

十二套 电缸作动器

  • 二套10kN作动器;

  • 五套20kN直线作动器;

  • 五套30kN直线作动器;

二套驱动器控制柜;

一套伺服控制系统,包含软件和计算机;

一组线缆及附件;


各单元结构特点分项描述:

4.1 试验台架

1    用户自备。



4.2 直线作动器

1    作动器明细,表1

作动器

最大力

行程

伺服电机

力传感器

位移传感器

10

10kN

10000mm

2kW

±10kN

10000mm

20

±20kN

±750mm

5kW

±20kN

±750mm

30

±30kN

±500mm

7kW

±30kN

±500mm



2    10kN旋转拉伸作动器

l  由伺服电机、减速机、滚筒、钢丝绳、力传感器等组成;

l  根据行程特殊设计滚筒直径和选用钢丝绳;

l  安装固定形式,底部法兰;

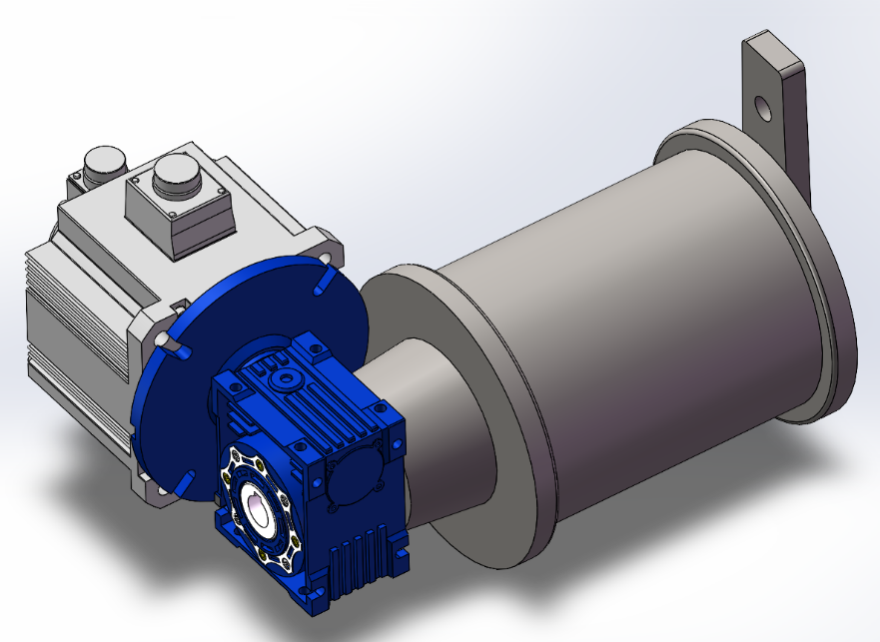

图1 卷筒式拉伸总成


3    作动器(伺服电动缸)主要特点

l  电动缸是将伺服电机的旋转运动通过丝杠-螺母传动副转换成直线运动,同时将伺服电机的特点:精确的转数控制和精确的扭矩控制转变成:精确的速度控制,精确的位置和精确的推理控制。

l  不用液压系统驱动,结构更简单;

l  精度高,重复性、稳定性更好;

l  配置不同伺服驱动后可得到较快的速度;

l  活塞杆采用优质合金制成,表面精密电镀耐磨层;

l  作动器响应频率可达10Hz,使用频率范围0.01~5Hz;

l  作动器连接方式:前、后球铰,后法兰;

l  伺服及传感器

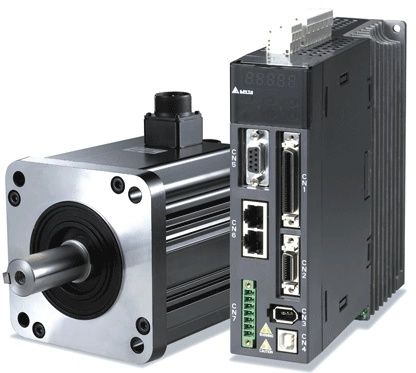

图2伺服电机


图3负荷传感器:线性优于±0.1%,安全过载150%(interface 1210)

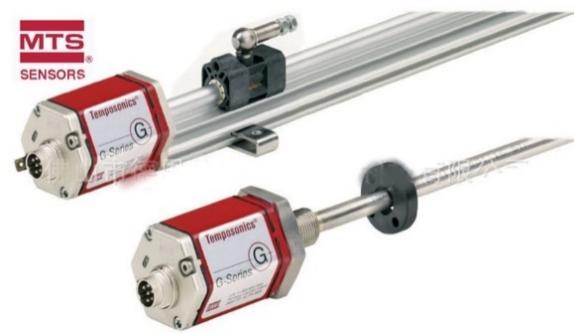

图4位移传感器:非线性优于±0.25%FS,分辨率1um(MTS RPS M01500)

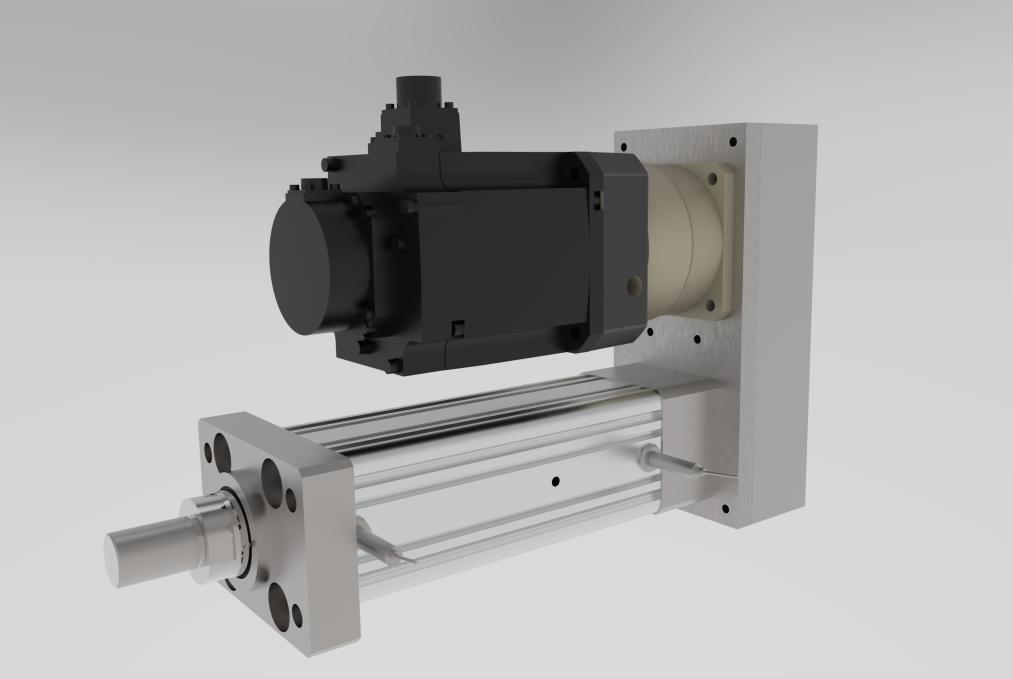

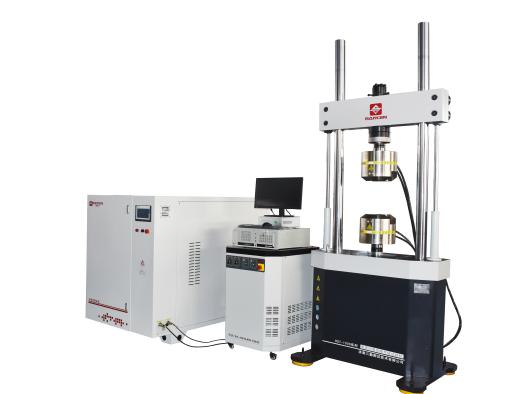

图5 类似作动器


4.3 控制系统

伺服控制器主要有以下功能单元、模块组成:

1.   定制网络机柜,宽度×厚度约800mm×600mm,高度600mm。可接220VAC电源,集成24VDC电源。

2.   配置一台UPS电源,5kVA。机柜中所有电源线接到UPS电源上。

3.   计算机单元(联想计算机 win10、64位、CPU:i5-1200、8GB RAM、1TB,27寸LCD显示器)。

4. 控制器单元:德国品牌DOLI

1)  控制系统由十二套独立的EDC-i50控制器组成,组合成的控制通过路由器和同步模块连接通讯。

2)  十二套独立控制可组成十二通道,八套独立控制可组成八通道控制系统,方便扩展,方便维护。

3)  每台i50伺服控制可独立控制一套伺服作动器,具有力、位移信号通道,该控制器最多配置三个iSl接口。

  • 数字信号扩展模块

  • 模拟信号扩展模块

  • 伺服驱动模块

  • 信号发生器模块

  • I/O输入输出接口

  • iFAD信号调理采集

  • 传感器专用配件插头

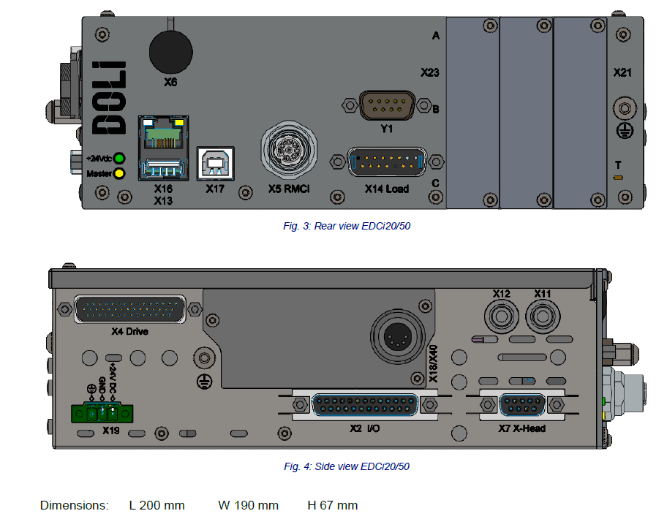

图6 EDC控制器外观


4) i50主要功能特点

  • 控制器具有PID参数控制,能实现力、位移、变形等参数的闭环控制,每种控制通道都具有Speed PID、Pos PID、Speed FFP、Pos Delay三种控制方式可以平滑切换。

  • 控制器具有信号发生能力:可以创建各种试验波形:主要试验波形:正弦波(余弦波)、三角波、方波及用户自定义波形。

  • 控制器可以采集各种试验数据:峰值、谷值、时间、最大值、最小值、平均值、循环数据等。数据的采样及反馈频率10kHz。

  • 每台控制器上具有3个iSI扩展槽,可以安装3个相同功能的板卡,也可安装3个不同功能的板卡。

  • 在iSI扩展槽上安装3张iADA板卡,可以同步输出4路同步输入4路信号。信号类型见图8.

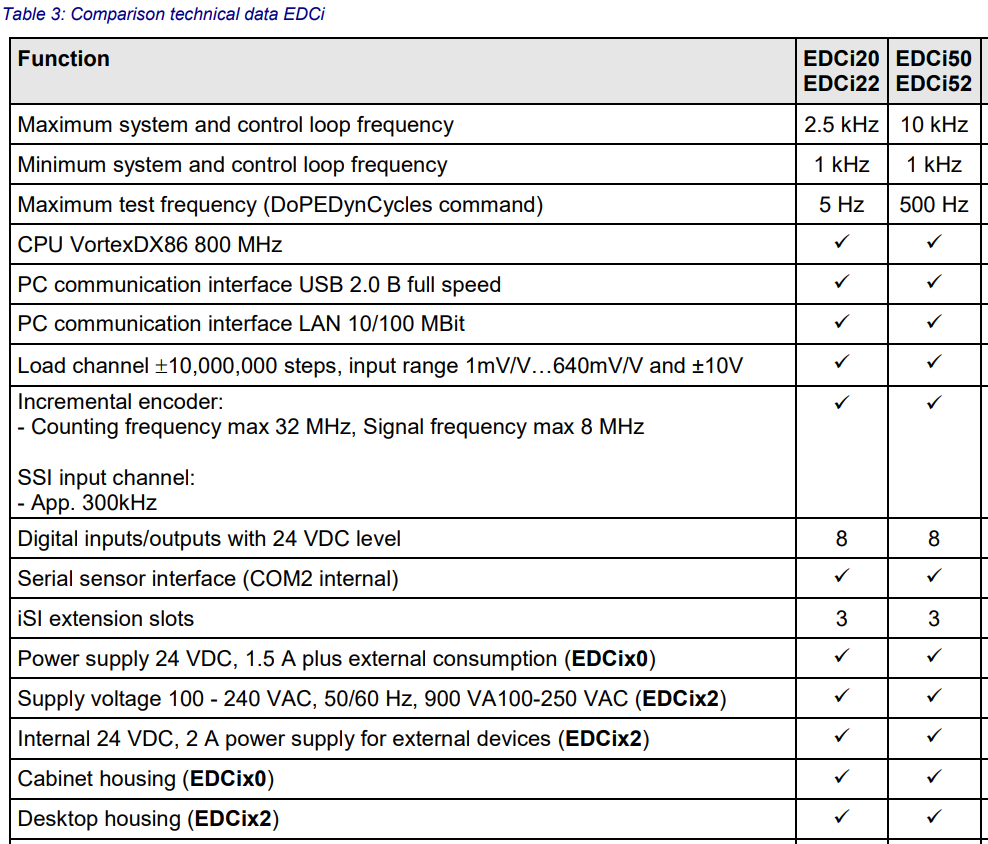

图7 控制器基本参数表

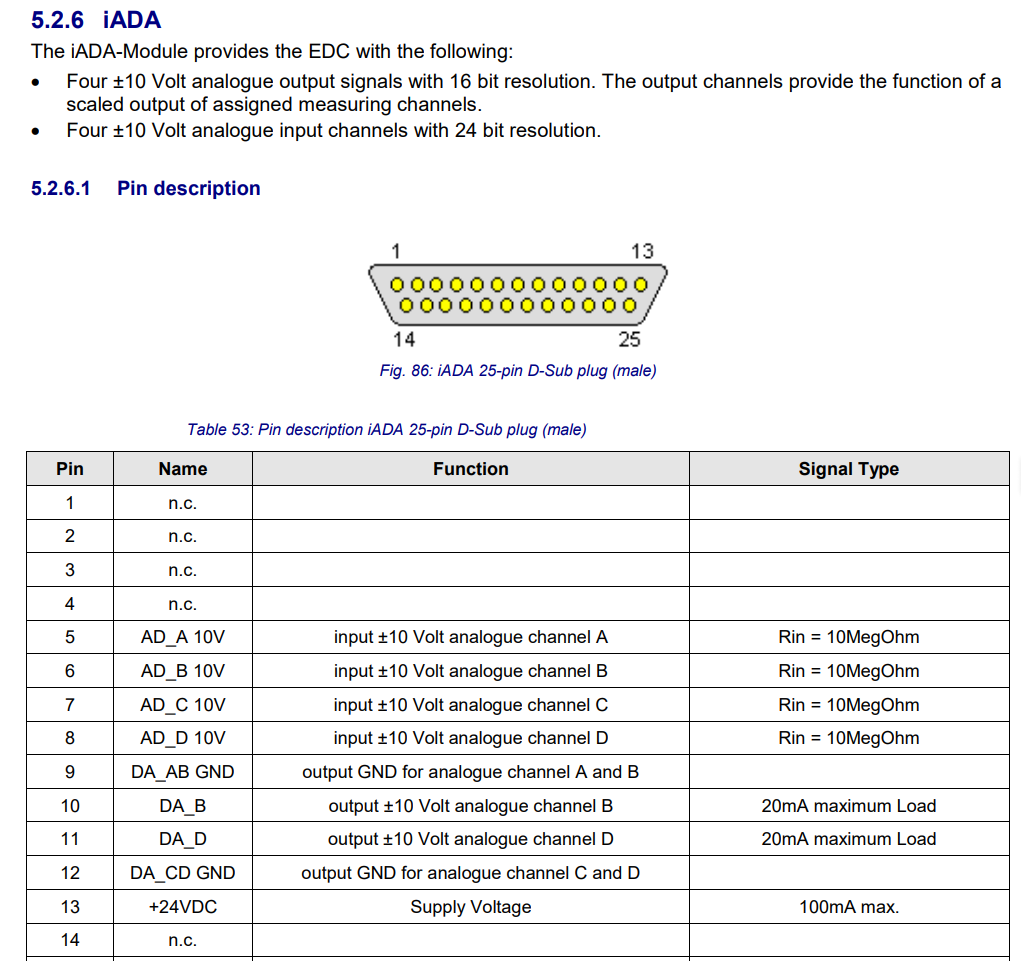

图8 iADA卡基本参数


(a)

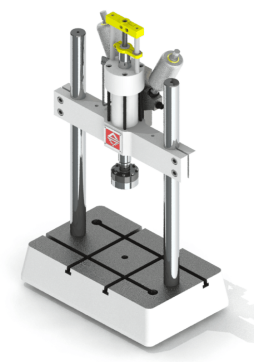

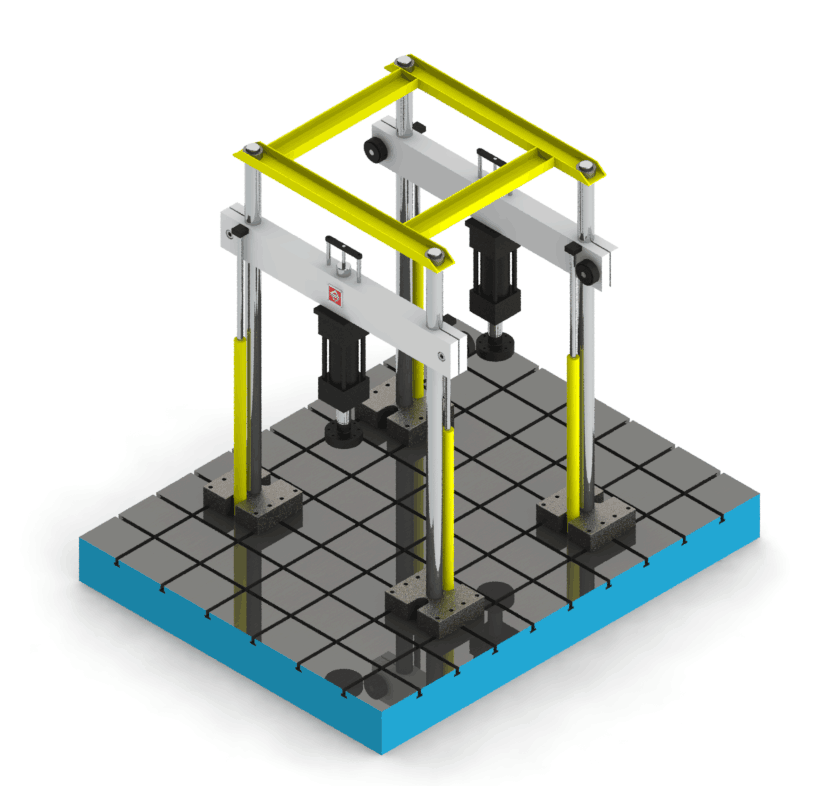

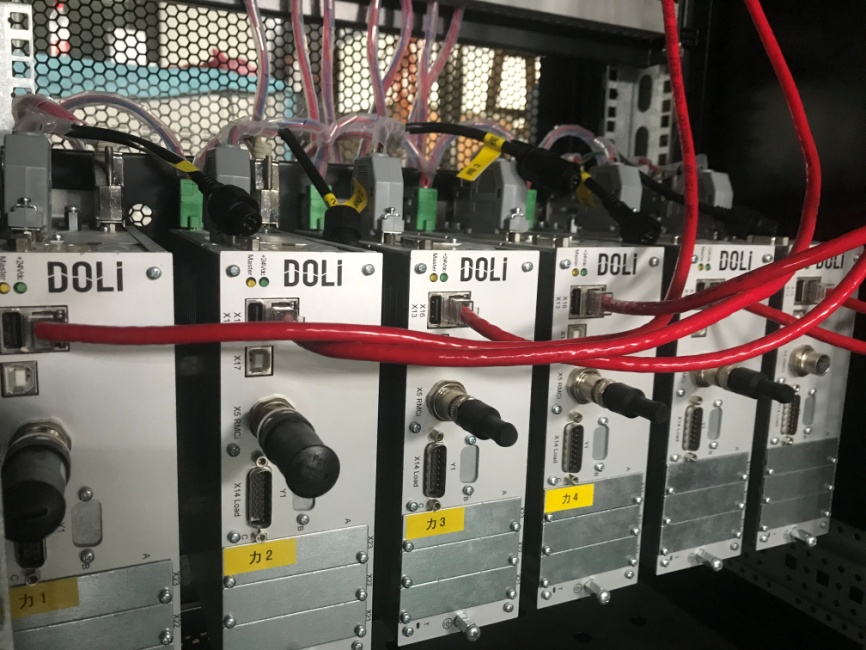

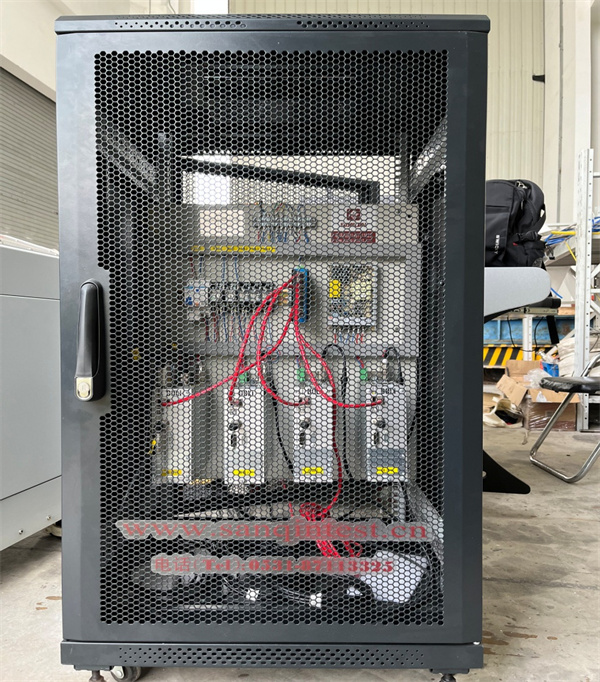

图9 (b)控制系统类似实物图

5) 软件介绍

  • 本系统软件包括两部分:控制器自带调试软件DoInst和本公司开发的多通道试验软件Dya-F。

  • 通过调试软件进行试验系统的参数配置,包括作动器量程、行程大小等,参数的正负方向等。

  • 调试软件标定每一个通道的传感器系数,标定好的试验参数自动存储在每一个传感的接头。

  • 多通道控制软件为中文版。

  • 控制软件在Windows平台上运行,直观便捷的界面;

  • 界面显示试验参数,试验曲线,数据处理方法多种标准规定的相关试验要求;

  • 通过建立试验方案,可以对每次试验方案进行保存,以便于常用方案的重复使用;

  • 通过软件可以方便地控制循环加载试验和静力试验,包括进行试件的安装及准备工作;

  • 试验过程中实时显示控制、反馈信号(载荷、位移)波形,以及反馈信号(载荷、位移)波形和数值、可在不中断试验的情况下,对控制仪号的幅度和频率等参数进行调整以改变反馈信号的相应值;信号曲线可选择显示或隐藏。

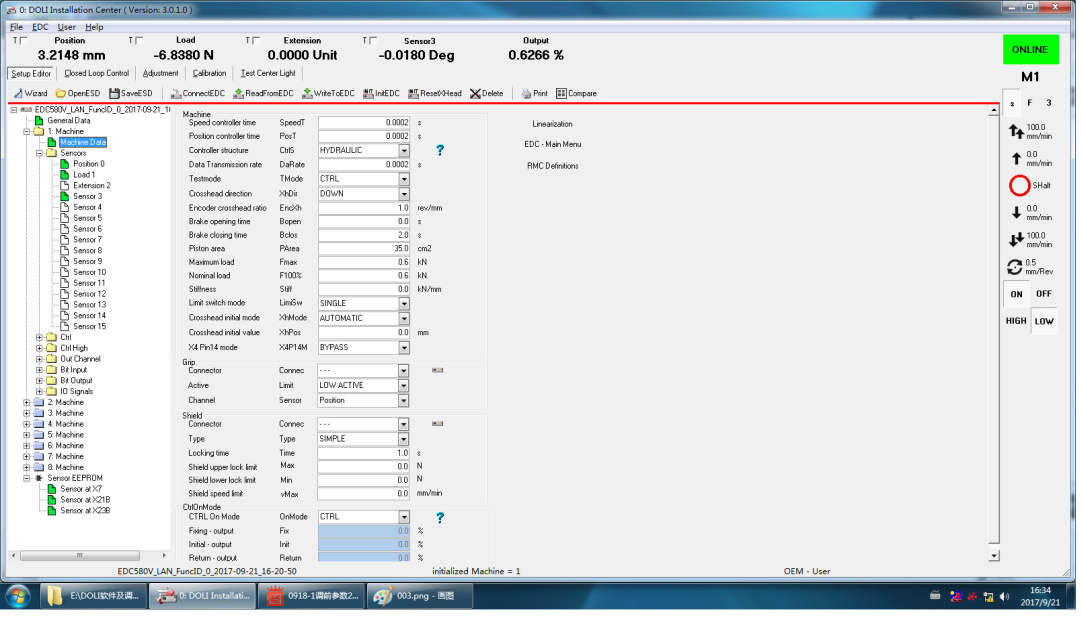

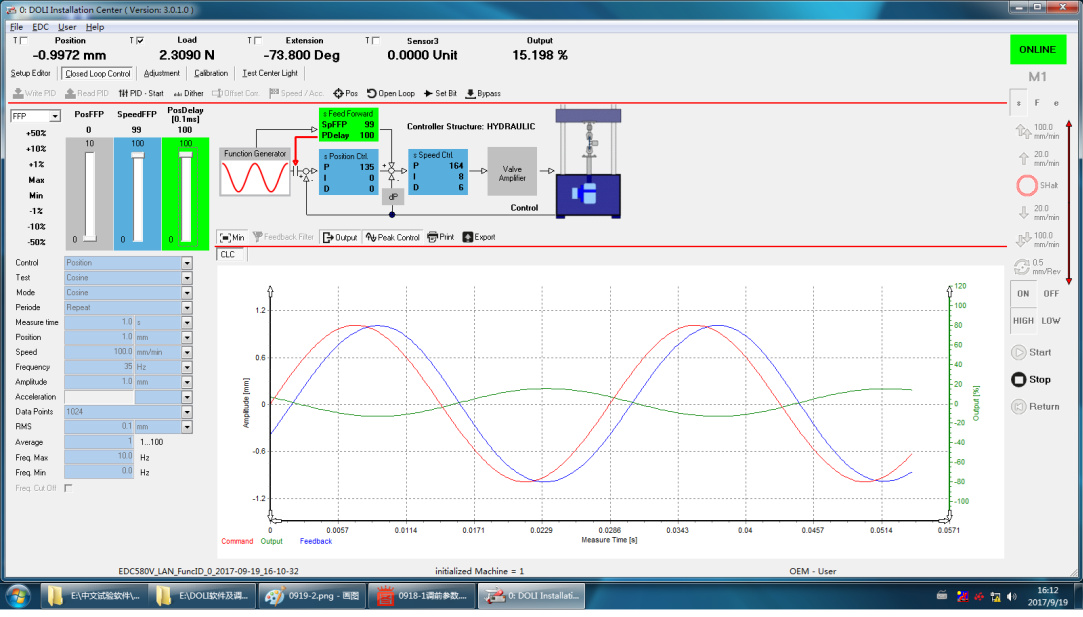

图10 调试软件DoInst界面




五、主要功能:适用于广泛的零件和总成试验,高度灵活性!

l  材料或构建的拉伸试验,压缩试验等。

l  多通道的协调加载试验,同步加载试验,异步加载试验。

l  材料或者构建的台阶加载试验。



六、主要技术指标

表3

序号

项  目

单  位

参  数

说  明

1)

系统作动器数量

-

12

见表1

2)

最大试验力

kN

102030


3)

力值测量范围

-

1%~100%


4)

力值示值精度

-

±0.5%


5)

作动器行程

mm

100001500500

见表1

6)

位移测量范围

mm

0~满量程


7)

位移示值精度

-

±0.5%FS


8)

试验频率

Hz

0.01~5


9)

试验波形

斜波、正弦波、三角波等控制器支持的波形。


设备结构参数

10)

试验空间高度

mm

定制


11)

有效试验宽度

mm

定制


12)

试验场地

-


13)

作动器安装方式

-

-


14)

电机功率

kW

见表1
