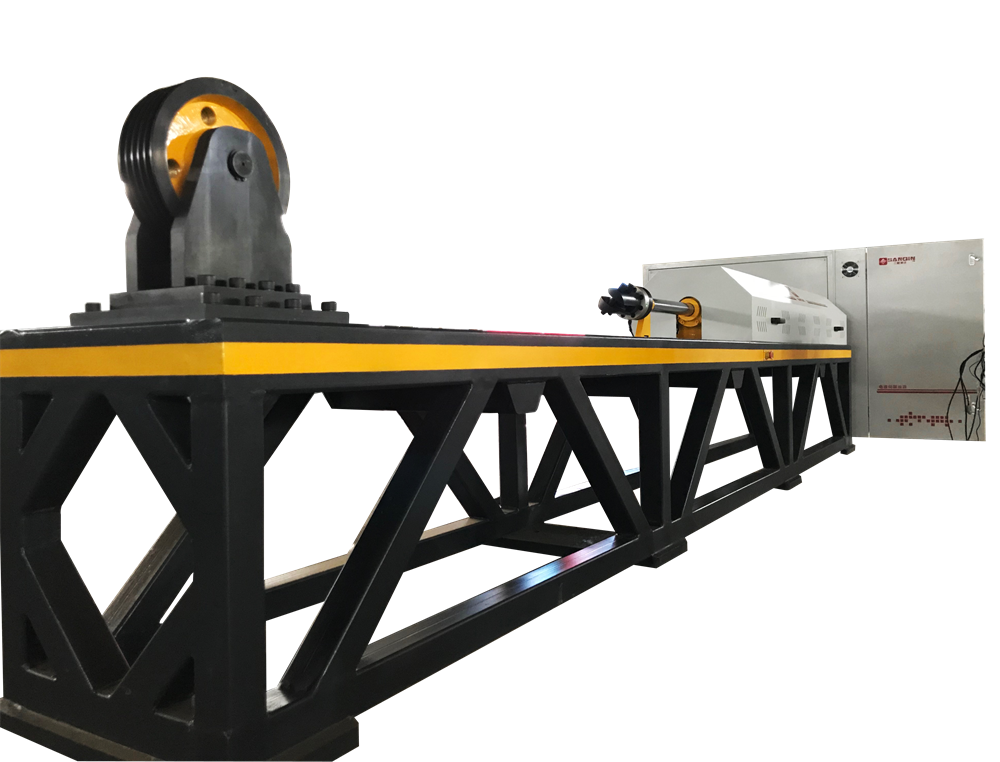

一、 电液伺服卧式拉力试验机

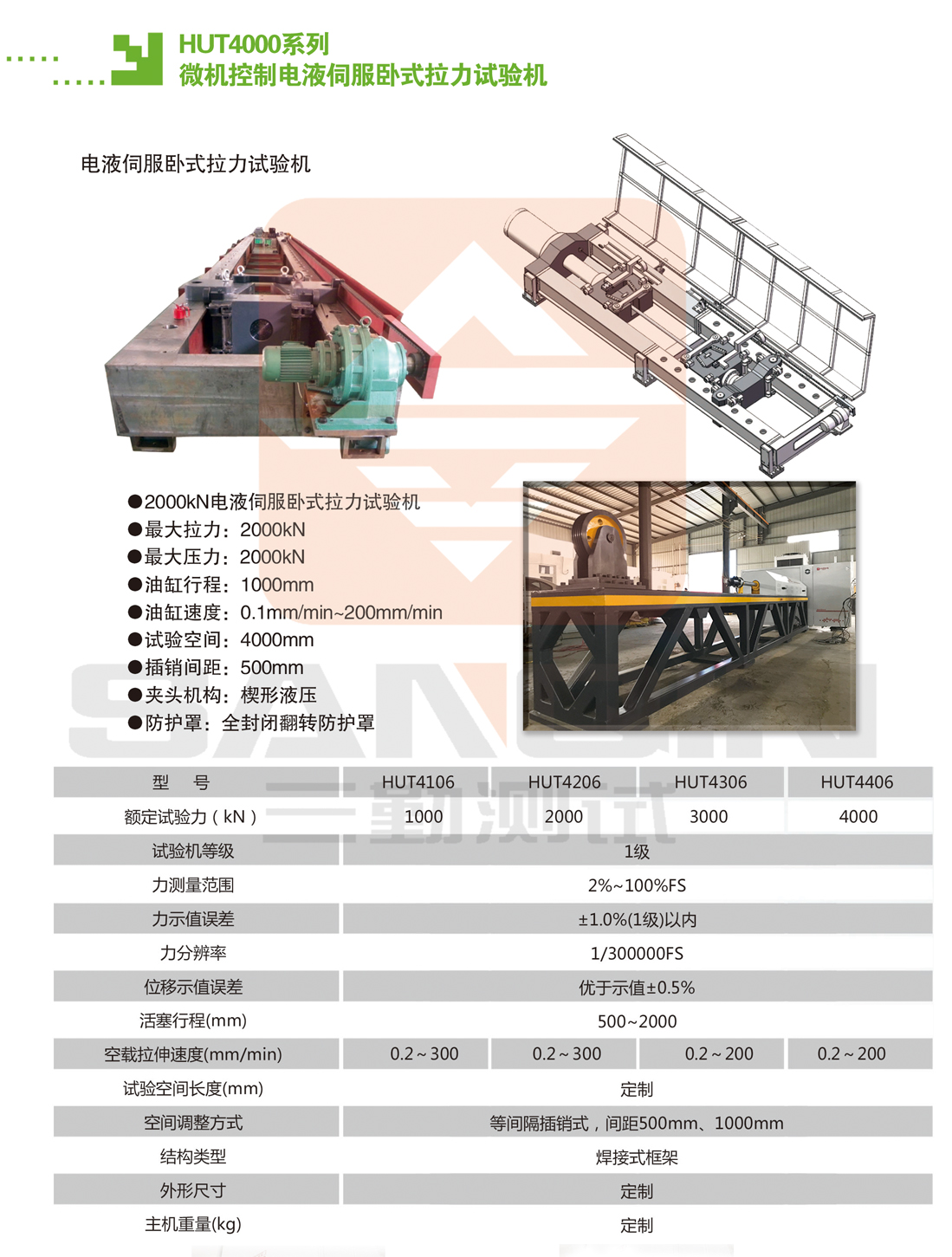

二、 设备型号：HUT4106、4206、4306、4406、4506、4606

三、 方案描述

该设备操作简单方便，调整试验空间非常省力。能够完成力控、位移控及程序控制功能，各种控制方式之间能够平滑切换；可以实时显示力—位移曲线及力—时间曲线。

该试验机满足标准：GBT 2611-2007 《试验机通用技术要求》。

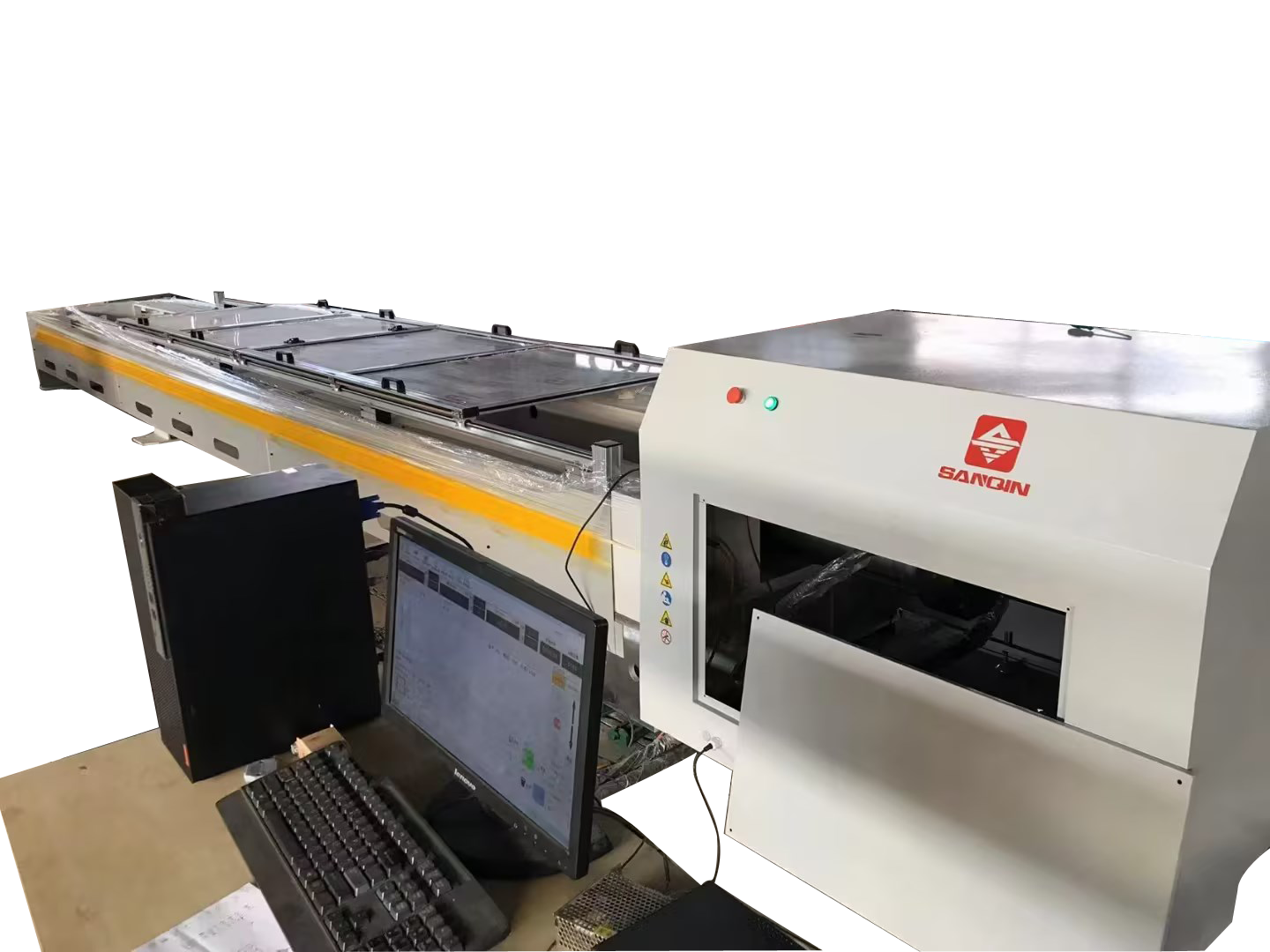

通过计算机采集和软件处理能自动控制试验过程和自动求出试验结果。由微机屏幕实时显示试验曲线和试验结果，由打印机打印试验报告和试验曲线。

1.主机

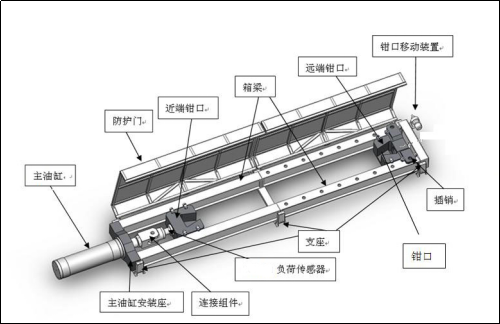

主机由框架，主油缸，远、近端钳口，箱梁，插销，支座等零部件经合理的组合构成。如图所示。

框架采用焊接件而成，确保高刚性，施加试验压力后变形小，使用寿命长。框架结构精心设计，保证主油缸，钳口等组成部分都能很好的工作。

主油缸由知名专业厂家制造。缸筒，活塞等零件密封处表面由专用高精度机床精密磨削，保证合理的配合间隙，较高的光洁度；密封件选用国际名优品牌，确保油缸零泄露，低摩擦，长寿命。

钳口基体用高强度材料，刚性高。远、近端钳口上都安装了滚轮和专用导轨，确保调整试验空间和拉伸试验时的低摩擦。调整试验空间方便省力，试验测力准确。

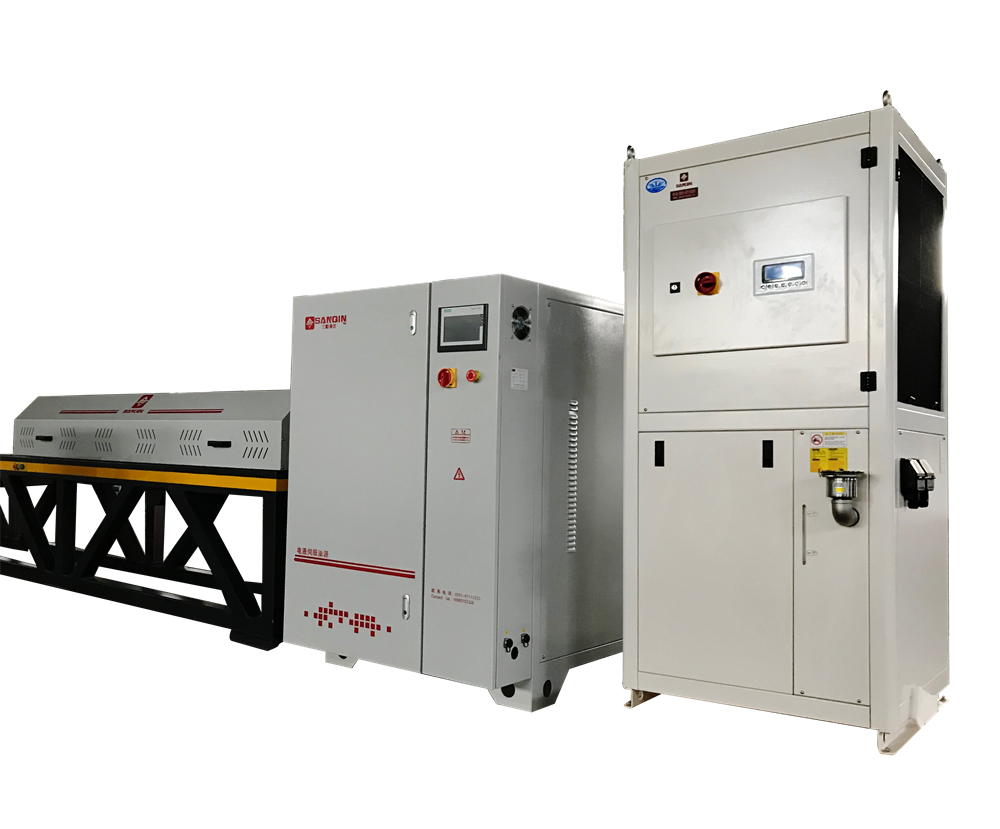

2.油源

油泵选用日本进口齿轮泵，容积效率高，噪音小。伺服阀选用ATOS公司的，溢流阀、顺序阀、单项阀、电磁阀均选用维拓斯（ATOS技术）等知名公司的产品。接头、油管等液压附件均为国际先进密封方式。液压系统设计采用顺序阀随动调整压力，油缸快进设置等合理的回路。减小系统发热和噪音，增加系统寿命。整个液压系统确保零泄露，高性能。

3.设备功能：

可实现等速率加载试验、等速率位移试验、等速率变形试验、试验力保持试验。
